환기유니트 전체 규격(상업용/대용량)
구분 |
형식 |
풍량 (소비전력 W) |
기외정압 (mmAq) |
접속구경 |
온도교환효율(%) (에너지계수) |
전열교환효율 |
제품중량 (kg) |
||||
강 |
중 |
약 |
냉방 |
난방 |
냉방 |
난방 |
|||||
PHES-500E-JM (700x700x400) |
판형 |
500 (231) |
420 (200) |
300 (170) |
15 |
￠200 |
71.0 |
77.0 |
49.0 |
72.0 |
34 |
PHES-800E-JM (1100x1000x400) |
판형 (전열) |
800 (375) |
680 (320) |
550 (250) |
15 |
￠ 250 |
75.0 |
84.0 |
55.0 |
76.0 |
62 |
PHES-1000E-JM (1100x1000x400) |
판형 (전열) |
1000 (470) |
800 (375) |
600 (300) |
15 |
￠ 250 |
72.0 |
82.0 |
51.0 |
71.0 |
62 |
PHES-1500E-JM (1450x1100x450) |
판형 (전열) |
1500 (950) |
1200 (800) |
1000 (480) |
15 |
￠ 300 |
69.0 |
70.0 |
41.0 |
62.0 |
82 |
PHES-2000E-JM (1600x1150x500) |
판형 (전열) |
2000 (-) |
1500 (950) |
1200 (800) |
15 |
￠ 300 |
69.0 |
68.0 |
40.0 |
62.0 |
88 |
* 신축 공동주택등의 기계환기설비의 설치기준 (2013.09.02.일 개정)
- 세대의 환기량 조절을 위하여 환기설비의 정격 풍량을 최소, 적정, 최대의 3단계 또는 그 이상으로 조절할 수 있는 체계를 갖추어야 하고,
적정 단계의 필요 환기량은 신축 공동주택 등의 세대를 시간당 0.5회로 환기할 수 있는 풍량을 확보하여야 한다.
- 기계환기설비에서 발생하는 소음의 측정은 한국산업규격(KS B 6361)에 따르는 것을 원칙으로 한다. 측정위치는 대표길이 1미터(수직 또는 수평 하단)에서
측정하여 소음이 40dB이하가 되어야 하며, 암 소음은 보정하여야 한다. 다만, 환기설비 본체(소음원)가 거주공간 외부에 설치될 경우에는 대표길이 1미터
(수직 또는 수평하단)에서 측정하여 50dB 이하가 되거나, 거주공간 내부의 중앙부 바닥으로부터 1.0~1.2미터 높이에서 측정하여 40dB 이하가 되어야 한다.

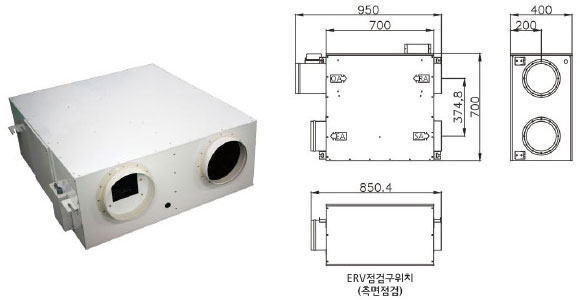

PHES-500E-JM
제품도면

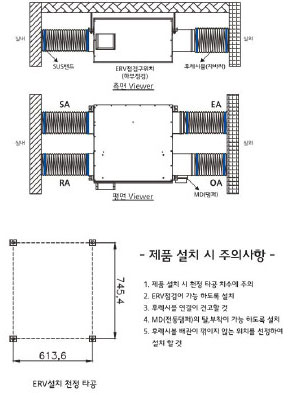

제품설치
제품사양제품모델명 |
PHES-500E-JM (500CMH) |
||
제품크기(SIZE) |
700 x 700 x 400 (단위:mm) |
||
전원사양 |
AC 220V / 60Hz |
||
연결덕트 |
￠200 |
||
풍량 (CMH) |
강 |
중 |
약 |
500 |
420 |
300 |
|
기외정압(mmAq) (고효율기준) |
15 |
15 |
15 |
소비전력(W) |
231 |
200 |
170 |
소음(dB) |
거주공간 : 40dB / 비거주공간 : 50dB |
||
온도교환효율(%) |
냉방 |
난방 |
|
71.0 |
77.0 |
||
전열교환효율(%) |
냉방 |
난방 |
|
49.0 |
72.0 |
||
전체중량(kg) |
34kg |
||
FILTER(%) (분진포집율) |
프리필터 |
미디엄필터(옵션) |
|
80% ↑ (중량법) |
90% ↑ (광산란법) |
||
* 미디엄 필터 적용은 옵션사양임

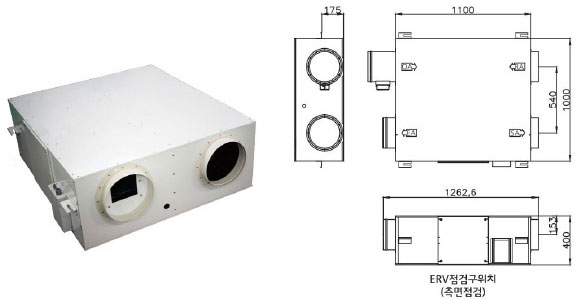

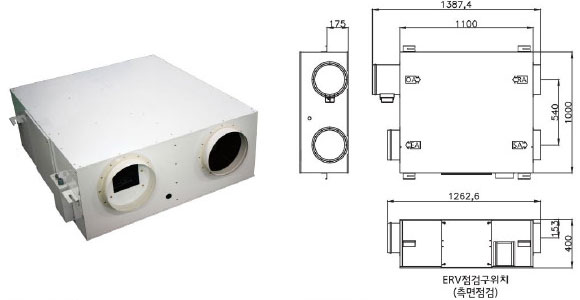

PHES-800E-JM제품도면

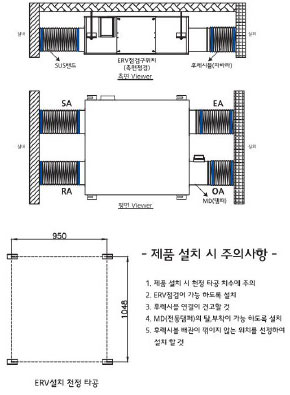

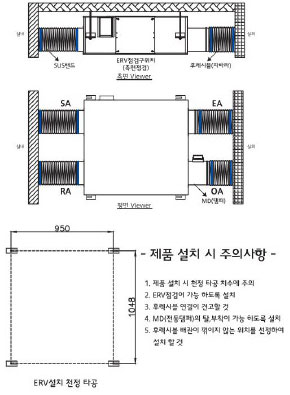

제품설치
제품사양제품모델명 |
PHES-800E-JM (800CMH) |
||
제품크기(SIZE) |
1100 x 1000 x 400 (단위:mm) |
||
전원사양 |
AC 220V / 60Hz |
||
연결덕트 |
￠250 |
||
풍량 (CMH) |
강 |
중 |
약 |
800 |
680 |
550 |
|
기외정압(mmAq) (고효율기준) |
15 |
15 |
15 |
소비전력(W) |
375 |
320 |
250 |
소음(dB) |
거주공간 : 40dB / 비거주공간 : 50dB |
||
온도교환효율(%) |
냉방 |
난방 |
|
75.0 |
84.0 |
||
전열교환효율(%) |
냉방 |
난방 |
|
55.0 |
76.0 |
||
전체중량(kg) |
62kg |
||
FILTER(%) (분진포집율) |
프리필터 |
미디엄필터(옵션) |
|
80% ↑ (중량법) |
90% ↑ (광산란법) |
||
* 미디엄 필터 적용은 옵션사양임
PHES-1000E-JM제품도면

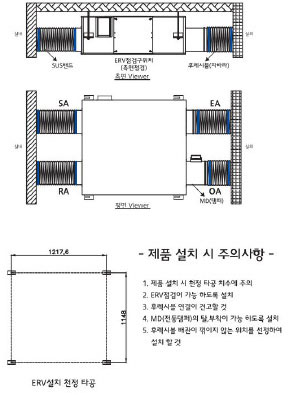

제품설치
제품사양제품모델명 |
PHES-1000E-JM (1000CMH) |
||
제품크기(SIZE) |
1100 x 1000 x 400 (단위:mm) |
||
전원사양 |
AC 220V / 60Hz |
||
연결덕트 |
￠250 |
||
풍량 (CMH) |
강 |
중 |
약 |
1000 |
800 |
600 |
|
기외정압(mmAq) (고효율기준) |
15 |
15 |
15 |
소비전력(W) |
470 |
375 |
300 |
소음(dB) |
거주공간 : 40dB / 비거주공간 : 50dB |
||
온도교환효율(%) |
냉방 |
난방 |
|
72.0 |
82.0 |
||
전열교환효율(%) |
냉방 |
난방 |
|
51.0 |
71.0 |
||
전체중량(kg) |
62kg |
||
FILTER(%) (분진포집율) |
프리필터 |
미디엄필터(옵션) |
|
80% ↑ (중량법) |
90% ↑ (광산란법) |
||
* 미디엄 필터 적용은 옵션사양임

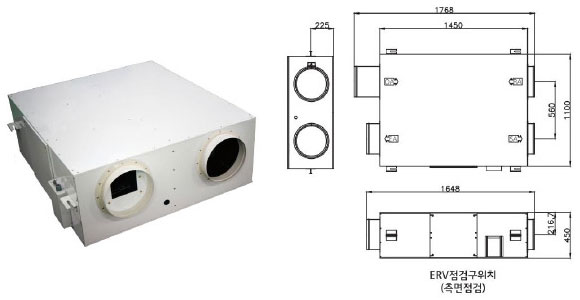

PHES-1500E-JM제품도면

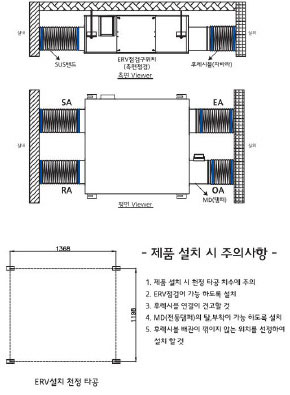

제품설치
제품사양제품모델명 |
PHES-1500E-JM (1500CMH) |
||
제품크기(SIZE) |
1450 x 1100 x 450 (단위:mm) |
||
전원사양 |
AC 220V / 60Hz |
||
연결덕트 |
￠300 |
||
풍량 (CMH) |
강 |
중 |
약 |
1500 |
1200 |
1000 |
|
기외정압(mmAq) (고효율기준) |
15 |
15 |
15 |
소비전력(W) |
950 |
800 |
480 |
소음(dB) |
거주공간 : 40dB / 비거주공간 : 50dB |
||
온도교환효율(%) |
냉방 |
난방 |
|
69.0 |
70.0 |
||
전열교환효율(%) |
냉방 |
난방 |
|
41.0 |
62.0 |
||
전체중량(kg) |
82kg |
||
FILTER(%) (분진포집율) |
프리필터 |
미디엄필터(옵션) |
|
80% ↑ (중량법) |
90% ↑ (광산란법) |
||
* 미디엄 필터 적용은 옵션사양임

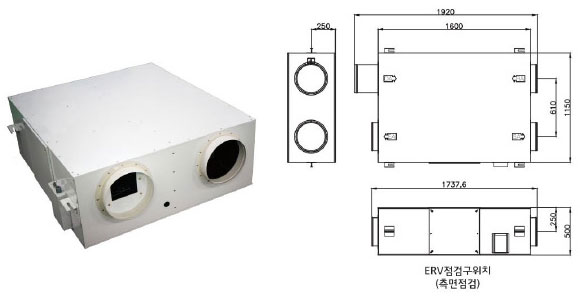

PHES-2000E-JM제품도면
제품설치
제품사양제품모델명 |
PHES-2000E-JM (2000CMH) |
||
제품크기(SIZE) |
1600 x 1150 x 500 (단위:mm) |
||
전원사양 |
AC 220V / 60Hz |
||
연결덕트 |
￠300 |
||
풍량 (CMH) |
강 |
중 |
약 |
2000 |
1500 |
1200 |
|
기외정압(mmAq) (고효율기준) |
15 |
15 |
15 |
소비전력(W) |
1100 |
950 |
800 |
소음(dB) |
거주공간 : 40dB / 비거주공간 : 50dB |
||
온도교환효율(%) |
냉방 |
난방 |
|
69.0 |
68.0 |
||
전열교환효율(%) |
냉방 |
난방 |
|
41.0 |
62.0 |
||
전체중량(kg) |
82kg |
||
FILTER(%) (분진포집율) |
프리필터 |
미디엄필터(옵션) |
|
80% ↑ (중량법) |
90% ↑ (광산란법) |
||
* 미디엄 필터 적용은 옵션사양임
